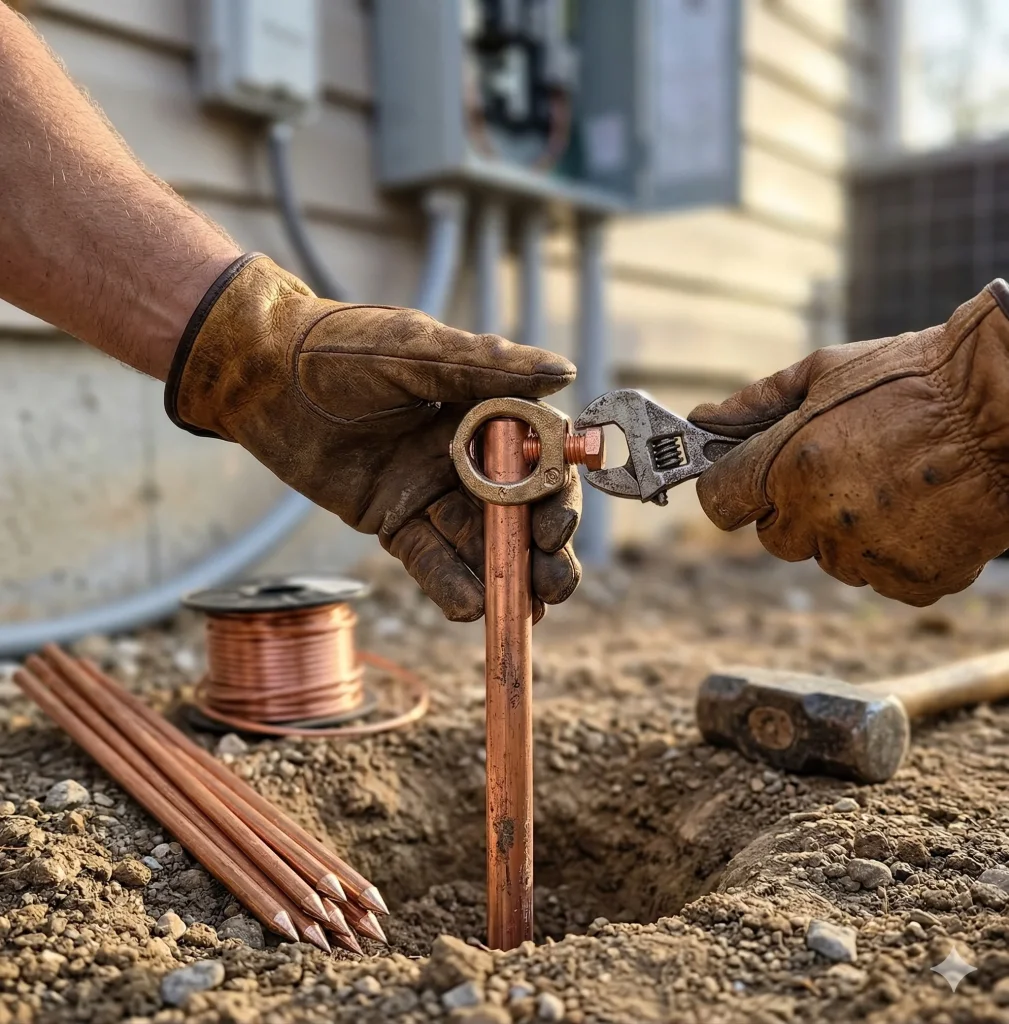

Que es una Varilla Copperweld y por que es el estandar de seguridad en Ecuador?
La varilla copperweld, conocida tecnicamente como electrodo de puesta a tierra, no es simplemente una barra de metal enterrada en el suelo. Es el corazon de cualquier sistema de proteccion electrica moderno en Ecuador. En esencia, una varilla de puesta a tierra is un conductor de alta calidad disenado para proporcionar un camino seguro y de baja resistencia hacia la tierra para las descargas electricas accidentales, fallas de aislamiento y, lo mas importante, las descargas atmosfericas o rayos.
En Casa del Cable, entendemos que la estabilidad de su infraestructura electrica depende de la calidad de este componente. Una varilla de baja calidad puede corroerse en pocos meses, dejando su hogar o industria vulnerable. Por eso, nuestras varillas estan fabricadas bajo estandares internacionales ANSI/UL 467, garantizando una vida util prolongada y una conductividad constante. Pero, por que is tan critica en nuestro pais? Ecuador, por su ubicacion geografica en el cinturon de fuego del Pacifico y su zona de convergencia intertropical, es una de las regiones con mayor actividad de rayos en el mundo. Sin un sistema de puesta a tierra robusto, cualquier inversion en servidores, maquinaria industrial o incluso electrodomesticos de hogar esta en riesgo permanente.
La Ciencia detras de la Puesta a Tierra: Como funciona?
El principio fundamental is la disipacion de corriente. Cuando ocurre un cortocircuito o cae un rayo, la electricidad busca el camino de menor resistencia hacia el suelo. Si no existe una varilla Copperweld correctamente instalada, ese «camino» puede ser el cuerpo humano o los circuitos internos de sus equipos electronicos. La varilla actua como un embudo que drena esta energia excedente de manera controlada.
GEO: La Importancia Regional en Ecuador (Analisis Detallado)
Ecuador presenta desafios geograficos y climaticos unicos que afectan directamente el rendimiento de un sistema de puesta a tierra. No es lo mismo instalar una varilla en el paramo andino que en la cuenca del Guayas:
- Quito y la Sierra (Pichincha, Imbabura, Tungurahua): La altitud y la composicion del suelo (a menudo volcanico, rocoso o seco) presentan una alta resistividad. En sectores como Cumbaya o Tumbaco, es comun que una sola varilla no sea suficiente para alcanzar los 5 a 25 ohmios que exigen las normativas de la EEQ. En estos casos, recomendamos el uso de mallas de tierra o varillas conectadas en paralelo con una distancia de separacion igual al doble de su longitud.
- Guayaquil y la Costa (Guayas, Manabi, El Oro): El problema aqui no es la resistividad, sino la corrosion. La alta salinidad en el aire y la presencia de mantos freaticos salinos aceleran la corrosion quimica y galvanica. Nuestras varillas con union molecular aseguran que el nucle de acero nunca entre en contacto con los agentes corrosivos, manteniendo la integridad del sistema por decadas.
- Cuenca (Azuay): Ciudad con un crecimiento industrial tecnologico notable. Las plantas de produccion en el Parque Industrial de Cuenca requieren sistemas de puesta a tierra con niveles de resistencia inferiores a 1 ohmio para proteger PLC, variadores de frecuencia y maquinaria robotica CNC.
- Manta y Esmeraldas: En zonas portuarias, la puesta a tierra is vital para la seguridad en la carga y descarga de combustibles y productos quimicos, donde una pequena chispa por estatica puede ser catastrofica.
Diferencia Tecnica: Union Molecular vs. Electroplateado (SXO y Autoridad)
Muchos proveedores en ferreterias locales ofrecen varillas «banadas en cobre» (electroplateado), pero existe una diferencia abismal que el usuario debe conocer para no tirar su dinero.
El Proceso de Union Molecular: Este proceso (fundido electrolitico) fusiona el cobre al nucle de acero a nivel atomico. Esto significa que la capa de cobre is uniforme y, lo mas importante, inseparable del acero. Si la varilla se dobla al impactar con una piedra durante la instalacion (fenomeno muy comun en los suelos duros de la Sierra), el cobre se dobla con el acero sin agrietarse.
El Riesgo de las Varillas Baratas: Las varillas electroplateadas tienen una capa de cobre muy delgada y fragil. Al ser hincadas, cualquier piedra puede rayar el cobre, dejando el acero expuesto. Una vez que el acero se oxida internamente, la varilla se expande y se «descascara», perdiendo toda su capacidad de conduccion electrica. Es una falla invisible que solo se descubre cuando ocurre un accidente o los equipos empiezan a danarse misteriosamente.
Especificaciones Tecnicas: Tabla Comparativa de Modelos en Casa del Cable
Para asegurar el exito de su proyecto, consulte nuestra tabla tecnica de referencia rapida:
| Caracteristica Tecnica | Varilla 5/8″ x 1.80m | Varilla 3/4″ x 2.40m |
|---|---|---|
| Diametro de la Barra | 14.2 mm (nominal 5/8″) | 17.2 mm (nominal 3/4″) |
| Espesor de la capa de cobre | Minimo 254 micrones (10 mils) | Minimo 254 micrones (10 mils) |
| Resistencia a la Traccion | 80,000 psi (minimo) | 90,000 psi (minimo) |
| Aplicacion Predominante | Residencias y comercios medianos | Subestaciones, Pararrayos y Telecom |
| Cumplimiento Informativo | NTE INEN 2415 / ANSI / UL 467 | NTE INEN 2415 / ANSI / UL 467 |
SXO: Errores Criticos al Instalar una Varilla de Tierra (Evitelos ahora)
Nuestra experiencia tecnica nos indica que un sistema de puesta a tierra es tan bueno como su instalacion. He aqui lo que NO debe hacer:
- Instalacion por Golpeteo Manual Excesivo: Golpear la cabeza de la varilla con un mazo de acero sin proteccion deforma el extremo. Use siempre tornillos de hincado o martillos neumaticos para proyectos grandes.
- Corte de la Varilla (Sacrilegio Tecnico): Si encuentra una piedra dura a 1.5 metros, nunca corte el sobrante de la varilla! Si no puede hincarla totalmente en vertical, las normas permiten enterrarla en un angulo de hasta 45 grados o en una zanja horizontal profunda bajo ciertas condiciones tecnicas.
- Uso de Conectores Disimiles: Mezclar una varilla de cobre con abrazaderas de aluminio o hierro galvanizado produce corrosion galvanica inmediata. La regla de oro: siempre use conectores de aleacion de cobre o alta resistencia al bronce.
- Ignorar la Soldadura Exotermica: Para sistemas que duraran toda la vida, la soldadura exotermica (reaccion termoquimica) is superior a cualquier abrazadera mecanica, ya que crea una union que nunca se aflojara por vibraciones o cambios de temperatura.
AEO: Guia de Preguntas y Respuestas (FAQ Schema)
1. Que profundidad debe tener el pozo para la varilla Copperweld en Quito?
La profundidad estandar es la longitud de la varilla (1.80m o 2.40m), asegurando que el extremo superior quede a unos 15cm por debajo del nivel del suelo dentro de una caja de registro para facilitar mantenimientos futuros.
2. Cuantos ohmios debe marcar un buen sistema de tierra?
Segun el NEC (National Electrical Code), el valor maximo aceptado es de 25 ohmios. Sin embargo, para equipos electronicos modernos y centros de datos, se busca un valor inferior a 5 ohmios e incluso 1 ohmio en aplicaciones industriales criticas.
3. Es necesario echarle sal y carbon al pozo de tierra?
Esta es una practica antigua de baja eficiencia. Hoy en dia existen compuestos quimicos de baja resistividad (como el GEM de Erico o bentonita activada) que no se lavan con la lluvia y mantienen la humedad constante alrededor de la varilla, mejorando drasticamente el rendimiento sin corroer el electrodo.
4. Que diferencia hay entre tierra fisica y neutro?
El neutro es el retorno de la corriente del circuito, mientras que la tierra fisica es un camino de seguridad exclusivo para fallas. Nunca deben confundirse, aunque deben estar vinculados unicamente en el panel principal (Puente de Equipotencialidad).
Normativas Vigentes en Ecuador: NTE INEN y NEC
En Casa del Cable, alineamos toda nuestra oferta a la normativa NTE INEN 2415, que regula los sistemas de puesta a tierra en nuestro pais. Cumplir con esta norma es requisito fundamental para la aprobacion de planos electricos por parte de los municipios y empresas electricas locales. No compre problemas, compre certificacion.
Para mas informacion sobre normativas internacionales, puede consultar los estandares de la IEEE (Institute of Electrical and Electronics Engineers). Si desea una asesoria personalizada para su proyecto en Guayaquil o Quito, no dude en visitar nuestra seccion de contacto.
Historia y Evolucion de la Varilla Copperweld
La tecnologia Copperweld no es nueva, pero ha evolucionado significativamente desde su invencion a principios del siglo XX. Originalmente disenada para aplicaciones de telecomunicaciones y ferroviarias en Estados Unidos, la necesidad de un conductor que combinara la fuerza mecanica del acero con la conductividad del cobre llevo al desarrollo del bimetal. En las decadas de 1950 y 1960, esta tecnologia se estandarizo para sistemas de puesta a tierra comerciales.
Hoy en dia, el nombre «Copperweld» se ha convertido en una marca generica en Ecuador para referirse a cualquier varilla de acero recubierta de cobre, pero es vital recordar que solo las varillas que siguen el proceso de union molecular (como las que distribuimos en Casa del Cable) cumplen con la promesa tecnica de durabilidad. Las imitaciones modernas, que usan deposicion electrolitica simple, fracasan en cumplir con la vida util de 30 a 40 anos que se espera de un sistema bimetalico real.
Mantenimiento y Pruebas del Pozo de Tierra (Protocolos de Seguridad)
Instalar la varilla es solo el primer paso. Para garantizar que su inversion siga protegiendo sus equipos, es mandatorio realizar pruebas periodicas:
- Medicion Anual de Resistencia: La resistividad del suelo cambia con las estaciones (mas alta en verano, mas baja en invierno). Se recomienda realizar una medicion con un telurometro al menos una vez al ano.
- Inspeccion de Conexiones: Si utiliza abrazaderas mecanicas, verifique que no se hayan aflojado por vibraciones o expansion termica. Una conexion floja crea un arco electrico en caso de falla, lo cual es extremadamente peligroso.
- Rehidratacion del Suelo: En zonas aridas de la Sierra, si la resistencia sube por encima de los 25 ohmios, puede ser necesario rehidratar el pozo mediante el tubo de inspeccion o anadir nuevas dosis de compuestos quimicos mejoradores.
Tipos de Suelos en Ecuador y su Impacto en la Resistividad
Para un ingeniero o instalador en Ecuador, entender el suelo es tan importante como elegir la varilla Copperweld correcta. La resistividad se mide en ohm-metros y var
Normativas Vigentes en Ecuador: NTE INEN y NEC
En Casa del Cable, alineamos toda nuestra oferta a la normativa NTE INEN 2415, que regula los sistemas de puesta a tierra en nuestro pais. Cumplir con esta norma es requisito fundamental para la aprobacion de planos electricos por parte de los municipios y empresas electricas locales. No compre problemas, compre certificacion.
Para mas informacion sobre normativas internacionales, puede consultar los estandares de la IEEE (Institute of Electrical and Electronics Engineers). Si desea una asesoria personalizada para su proyecto en Guayaquil o Quito, no dude en visitar nuestra seccion de contacto.
Historia y Evolucion de la Varilla Copperweld
La tecnologia Copperweld no es nueva, pero ha evolucionado significativamente desde su invencion a principios del siglo XX. Originalmente disenada para aplicaciones de telecomunicaciones y ferroviarias en Estados Unidos, la necesidad de un conductor que combinara la fuerza mecanica del acero con la conductividad del cobre llevo al desarrollo del bimetal. En las decadas de 1950 y 1960, esta tecnologia se estandarizo para sistemas de puesta a tierra comerciales.
Hoy en dia, el nombre «Copperweld» se ha convertido en una marca generica en Ecuador para referirse a cualquier varilla de acero recubierta de cobre, pero es vital recordar que solo las varillas que siguen el proceso de union molecular (como las que distribuimos en Casa del Cable) cumplen con la promesa tecnica de durabilidad. Las imitaciones modernas, que usan deposicion electrolitica simple, fracasan en cumplir con la vida util de 30 a 40 anos que se espera de un sistema bimetalico real.
Mantenimiento y Pruebas del Pozo de Tierra (Protocolos de Seguridad)
Instalar la varilla es solo el primer paso. Para garantizar que su inversion siga protegiendo sus equipos, es mandatorio realizar pruebas periodicas:
- Medicion Anual de Resistencia: La resistividad del suelo cambia con las estaciones (mas alta en verano, mas baja en invierno). Se recomienda realizar una medicion con un telurometro al menos una vez al ano.
- Inspeccion de Conexiones: Si utiliza abrazaderas mecanicas, verifique que no se hayan aflojado por vibraciones o expansion termica. Una conexion floja crea un arco electrico en caso de falla, lo cual es extremadamente peligroso.
- Rehidratacion del Suelo: En zonas aridas de la Sierra, si la resistencia sube por encima de los 25 ohmios, puede ser necesario rehidratar el pozo mediante el tubo de inspeccion o anadir nuevas dosis de compuestos quimicos mejoradores.
Tipos de Suelos en Ecuador y su Impacto en la Resistividad
Para un ingeniero o instalador en Ecuador, entender el suelo es tan importante como elegir la varilla Copperweld correcta. La resistividad se mide en ohm-metros y varia drasticamente segun la region:
- Suelos Volcanicos (Latacunga y Riobamba): La ceniza volcanica es un aislante natural cuando esta seca. En estas zonas, la resistividad puede superar los 1000 ohm-m. Aqui es obligatorio el uso de multiples varillas en malla y dosis masivas de bentonita activada.
- Suelos Arcillosos (Sectores de Guayas y El Oro): La arcilla retiene mucha humedad, lo que es excelente para la puesta a tierra (resistividad baja, entre 10 y 50 ohm-m). Sin embargo, el riesgo de corrosion es altisimo, por lo que la union molecular de nuestras varillas is la unica garantia de exito a largo plazo.
- Suelos Rocosos (Loja y parte de Azuay): Instalar una varilla vertical es casi imposible. En estos casos, se recomienda la instalacion de electrodos horizontales o contrapesos, usando conductores de cobre desnudo conectados a las varillas Copperweld.
- Suelos Arenosos (Playas de Manabi y Santa Elena): La arena tiene un drenaje muy rapido, lo que hace que el suelo se seque pronto. Se requiere el uso de compuestos mejoradores de suelo de larga duracion que mantengan un bulbo de humedad alrededor de la varilla.
Metodos de Medicion: Como saber si su Varilla esta funcionando?
No basta con enterrar la varilla; hay que probarla. El metodo mas confiable es el de Caida de Potencial (Metodo del 62%):
- Se requiere un telurometro y tres picas (electrodos auxiliares).
- La pica de corriente se coloca a una distancia de al menos 5 veces la longitud de la varilla bajo prueba.
- Se realizan mediciones a diferentes distancias para graficar la curva de resistencia.
- El valor en el punto de equilibrio (62% de la distancia total) es la resistencia real de su sistema.
Si el valor es superior a 25 ohmios para una casa o 5 ohmios para una industria, usted necesita mejorar el sistema agregando mas varillas o mejorando el suelo quimicamente.
Pararrayos y Puesta a Tierra: Cual es la relacion?
Existe la creencia erronea de que un pararrayos «atrae» los rayos para salvar la casa. En realidad, el pararrayos ofrece un punto de impacto preferencial para que el rayo no atraviese la estructura del edificio. Sin embargo, el pararrayos es inutil sin una descendente de cobre y un sistema de varillas Copperweld de alto desempeno que puedan disipar miles de amperios en milisegundos sin fundirse.
Conclusion: Protejase con los Expertos de Casa del Cable
La seguridad electrica no es un gasto, es un seguro de vida. Ya sea que este construyendo una casa nueva en los valles de Quito o actualizando la red de pararrayos de una planta en Guayaquil, la Varilla Copperweld certificada es su mejor guardian.
